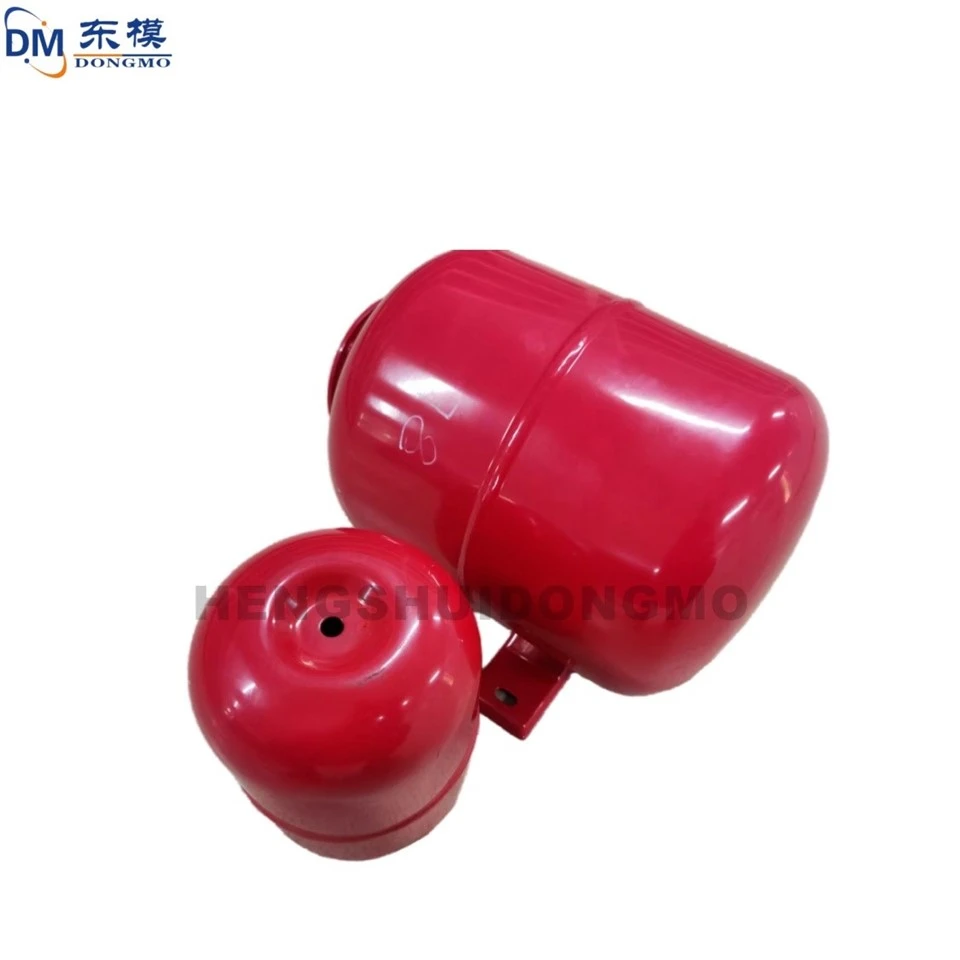

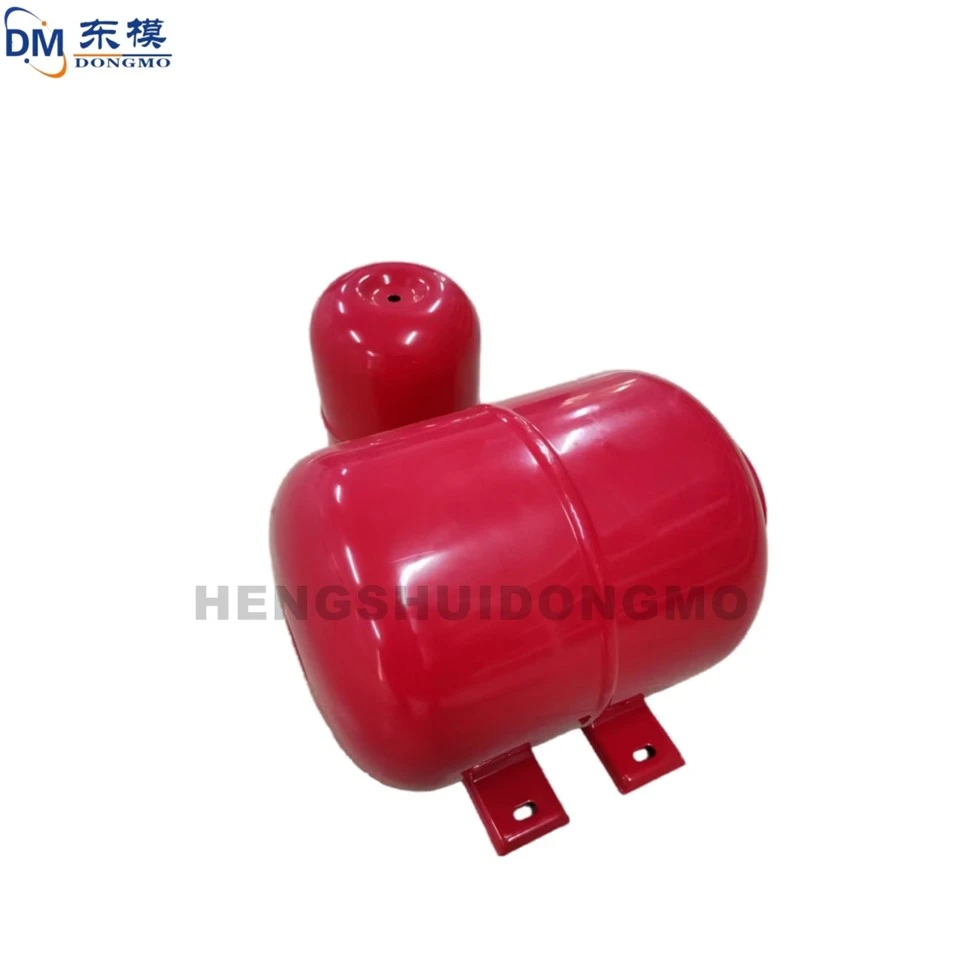

Stampio Precision Custom A Lluniadu Marw Ar gyfer Silindrau Ocsigen A Gwresogyddion Dŵr Bach

I. Nodweddion Straen Stampio Marw
Yn ystod y broses stampio, mae'r grymoedd a gludir gan y marw yn bennaf yn cynnwys grym stampio, pwysedd ochr, ffrithiant, a grym springback. Grym stampio yw'r prif rym allanol sy'n achosi anffurfiad plastig o'r darn gwaith, gan bennu'n uniongyrchol ofynion cryfder y strwythur marw; mae pwysedd ochr a ffrithiant yn effeithio ar gywirdeb marw arweiniol a chyflwr llif deunydd; Mae grym springback yn pennu cywirdeb dimensiwn ac ansawdd ffurfio'r cynnyrch. Mae dadansoddiad cynhwysfawr o'r ffactorau straen hyn yn rhagofyniad ar gyfer dyluniad rhesymegol y strwythur marw.

II. Dull Cyfrifo Stampio Grym
Mae grym stampio yn baramedr allweddol wrth ffurfio stampio, ac mae ei gywirdeb cyfrifo yn pennu'n uniongyrchol resymoldeb y dyluniad marw. Mae fformiwla amcangyfrif a ddefnyddir yn gyffredin fel a ganlyn:

$$F=L × t × sigma_f$$
Lle:

- $$F$$ yw'r grym stampio, mewn Newtonau (N);

- $$L$$ yw'r hyd cneifio neu ddyrnu effeithiol, mewn milimetrau (mm);

- $$t$$ yw trwch taflen y darn gwaith, mewn milimetrau (mm);

- $$sigma_f$$ yw'r straen llif deunydd, mewn megapascals (MPa).

Cymerir straen llif fel canolrif cryfder cynnyrch a chryfder tynnol y deunydd, gan adlewyrchu ymwrthedd cynhwysfawr y deunydd yn ystod dadffurfiad plastig.

III. Mae ystyriaeth o Bwysedd Ochr a Phwysedd Ochr Ffrithiant yn deillio o ffrithiant a chywasgu'r deunydd yn yr adran canllaw llwydni, ac mae ei werth yn gyfran benodol o'r grym stampio. Gall optimeiddio'r cyfernod ffrithiant leihau pwysau ochr, lleihau traul llwydni, ac ymestyn bywyd llwydni. Defnyddio ireidiau a optimeiddio paramedrau proses yw'r dulliau prif ffrwd i gyflawni hyn.

Mae'r pwysau ochr $$F_s$$ yn cael ei gyfrifo fel a ganlyn:

$$F_s=\\mu \\times F$$ Lle $$\\mu$$ yw'r cyfernod ffrithiant, a bennir yn ôl cyflwr wyneb y deunydd a'r amodau iro, gydag ystod gwerth o 0.1~0.3.

IV. Gwirio Cryfder Strwythurol yr Wyddgrug Ar ôl pennu'r grym stampio a'r straen cysylltiedig, mae angen cyflawni gwiriad grym ar gydrannau llwydni allweddol i sicrhau nad oes unrhyw ddadffurfiad plastig na difrod blinder o dan straen. Gan ddefnyddio meddalwedd dadansoddi elfennau meidraidd (FEA), ynghyd â'r data straen wedi'i gyfrifo, gellir efelychu'r dosbarthiad straen yn ystod gweithrediad llwydni yn gywir, gan ddarparu sail ar gyfer optimeiddio dyluniad.

Mae dewis deunyddiau llwydni addas a phrosesau trin gwres i wella caledwch y mowld, ei wydnwch a'i wrthwynebiad gwisgo yn warant bwysig i'r mowld wrthsefyll pwysau stampio dwyster uchel.
